pour utilisation en CB (bande 27MHz)

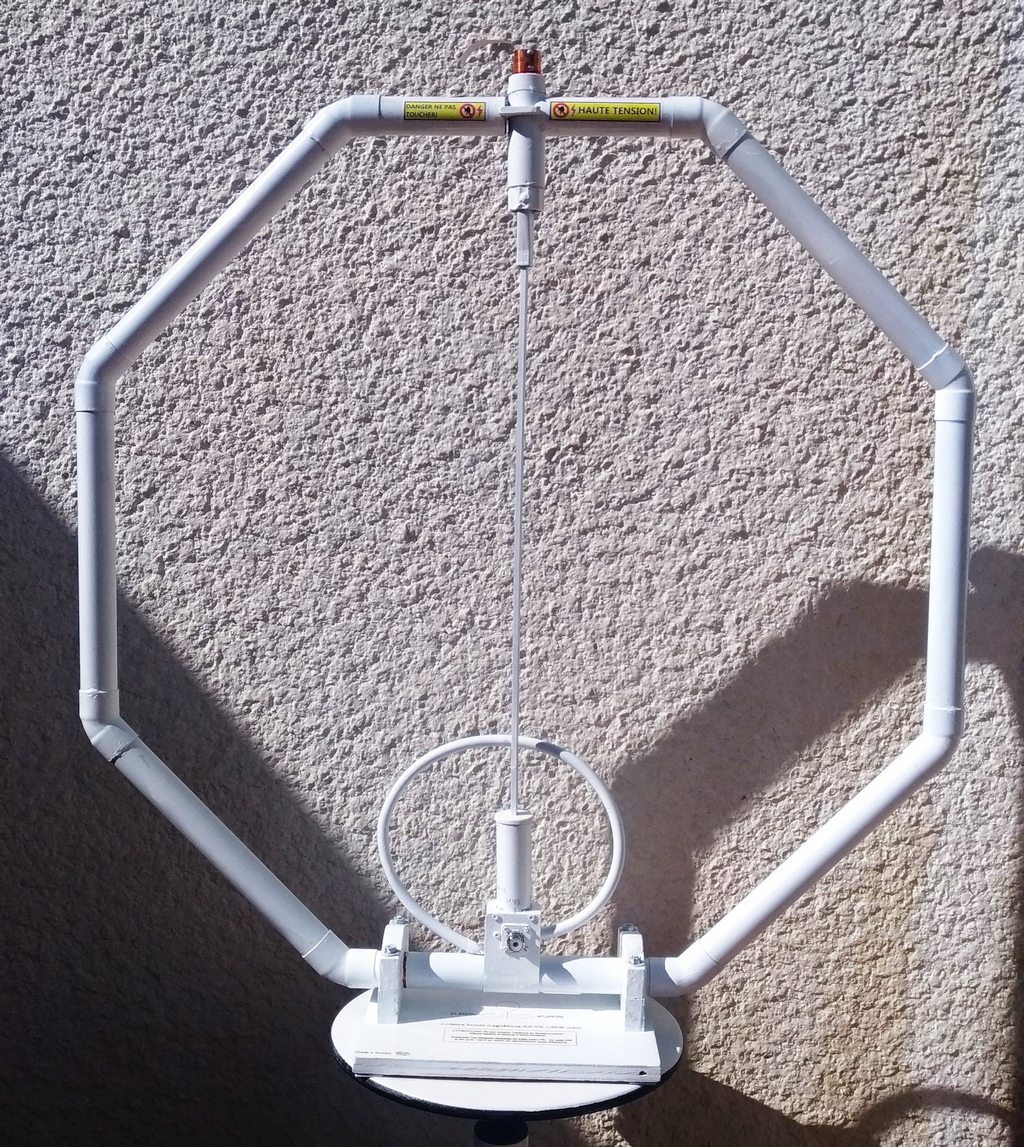

Construction
d'une antenne boucle magnétique (MLA)
pour utilisation en
CB (bande 27MHz)
Étude de l'antenne :
Depuis longtemps
passionné par les antennes, leur conception et leur
fabrication, je rêvais d'une antenne boucle. J'en ai

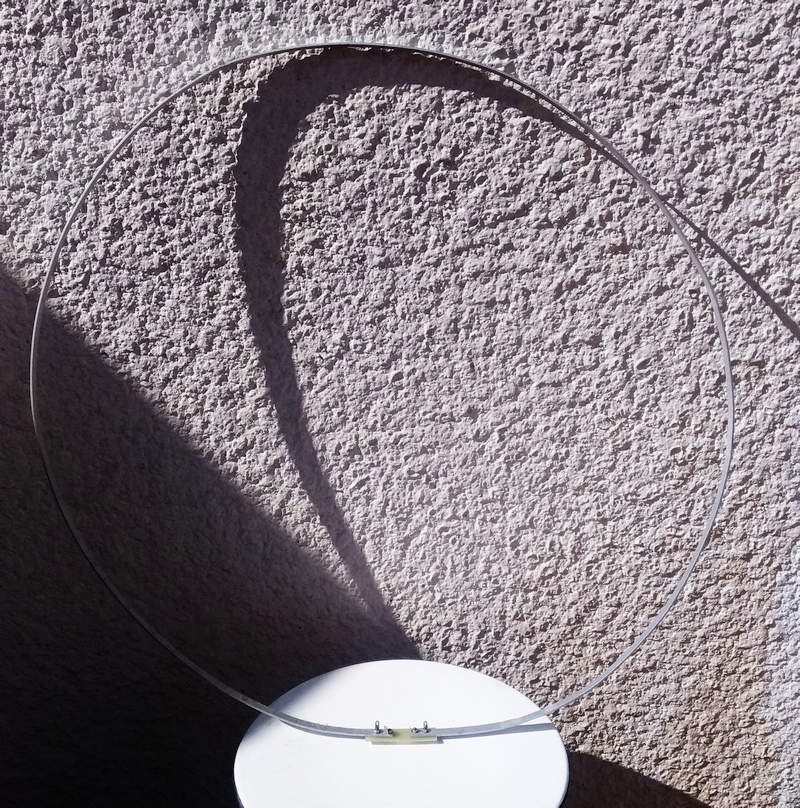

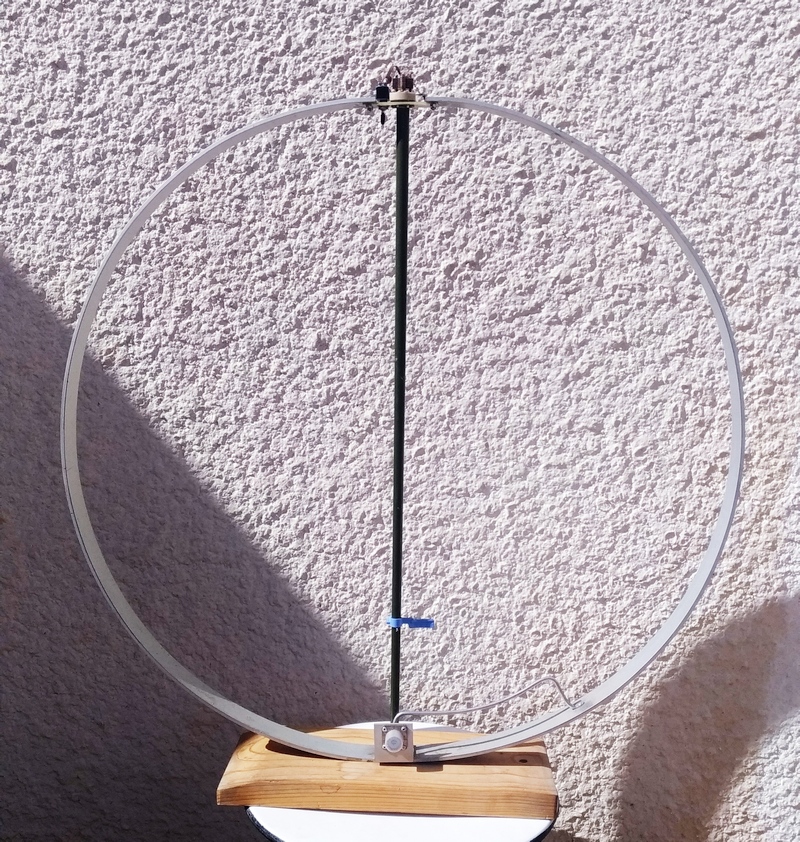

construit plusieurs
mais jusqu'ici aucune ne me donnait satisfaction.
J'ai donc abandonné jusqu'à ce que je
trouve un site sur le sujet qui me fit
comprendre que le cuivre
(j'utilisais de l'alu avant)
était mieux adapté à ce type d'antenne,
et surtout que le diamètre du
conducteur
principal (celui constituant
la boucle) devait être le plus grand
possible afin de se rapprocher
au plus près du rendement
d'un dipôle
demi onde.
J'ai
ensuite utiliser un
calculateur en ligne
pour dégrossir les dimensions
de l'antenne.
J'ai
ensuite cherché
sur le
net le prix de
revient
d'une telle
fabrication, décidant
que si ce cout
était trop élevé,
j’arrêterais
là mes
élucubrations, mais
à ma grande
surprise, je suis
tombé sur un
site me
proposant
l'achat de l’ingrédient
majeur (le
tube de
cuivre) à un
prix dérisoire
(moins de 5
euros pour le
tube de 5m!!!
Une
erreur sur le
site
probablement!), et
donc je
décidais
incrédule de le
commander aussitôt
et reçu trois
semaines après, un
tube de 30mm
de diamètre et
de 5m de long
en cuivre,
parfaitement
emballé!
(Merci à "Mano
Mano"! :) )
La réalisation :

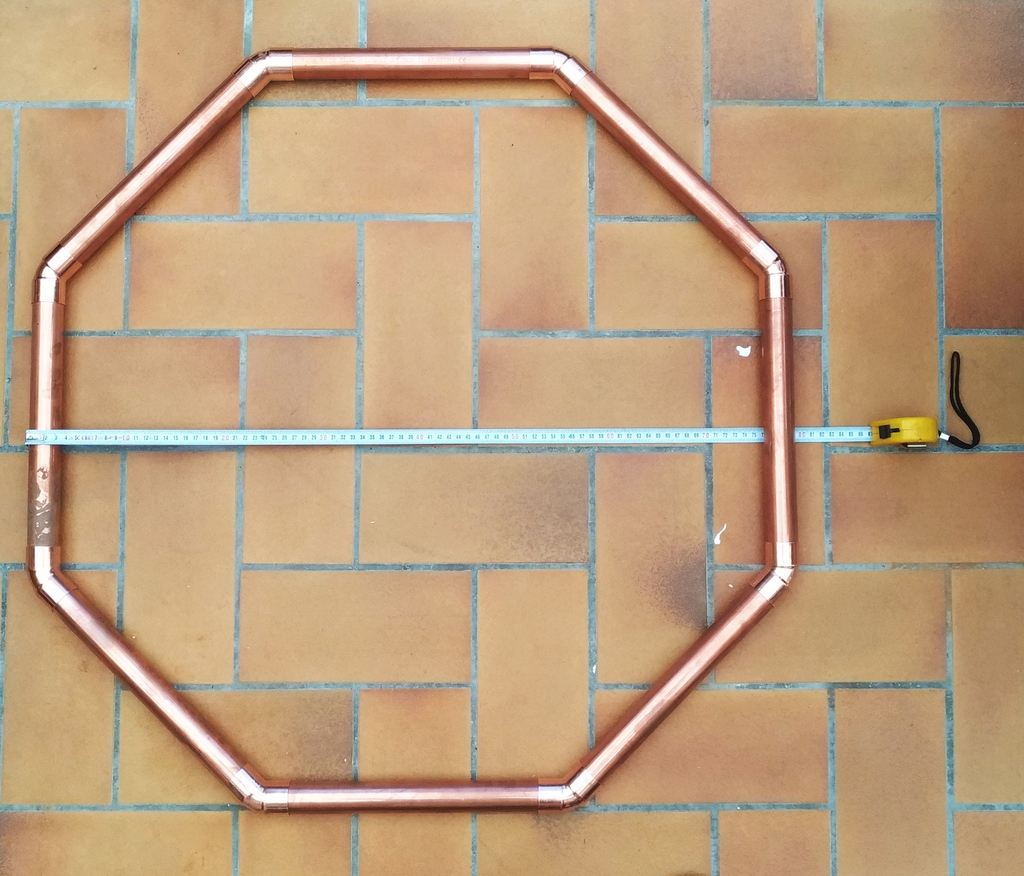

Je dessinais une rapide
esquisse de ce que je voulais faire et entrepris aussitôt de débiter les
morceaux de tube qui allaient
composer l'octogone de la boucle.

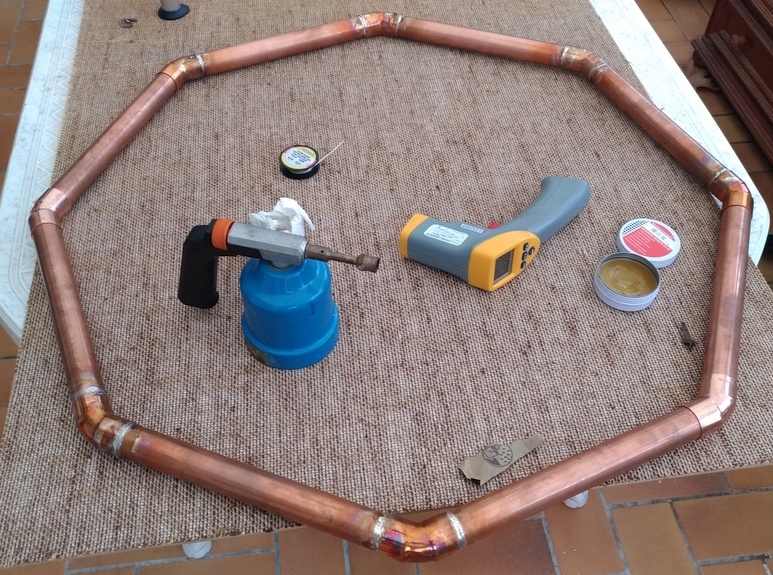

Il ne reste plus qu'à souder
les éléments
de la boucle:

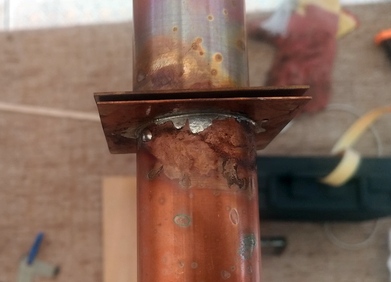

Il

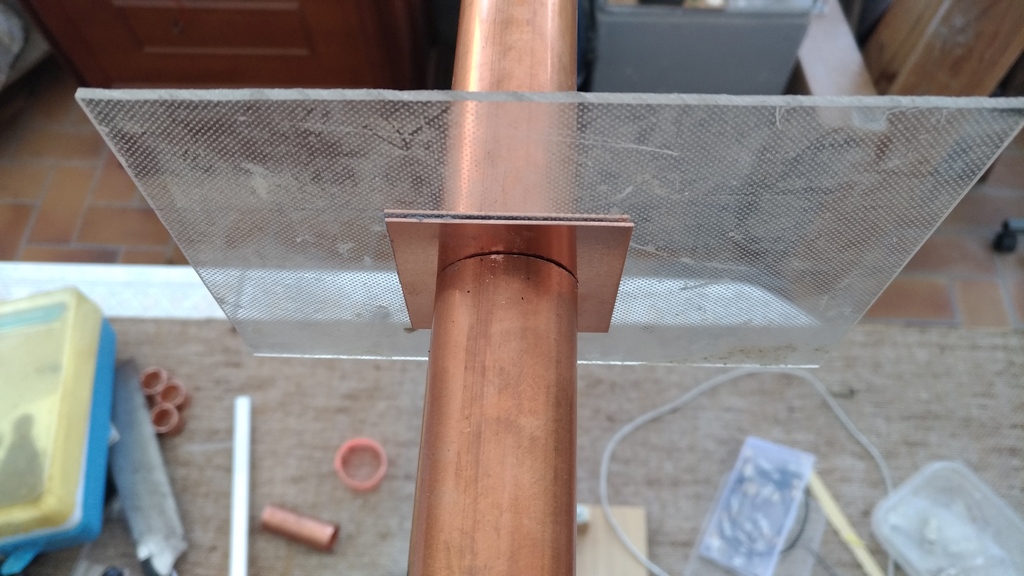

me fallut ensuite couper la boucle et fixer
des éléments plats devant servir de capacité
d'ajustage
de la boucle :
Puis les
souder à leur place :
Je
créais ensuite le socle de la boucle
dans un morceau de CTP épais et
taillais les anneaux de maintient de
la boucle.

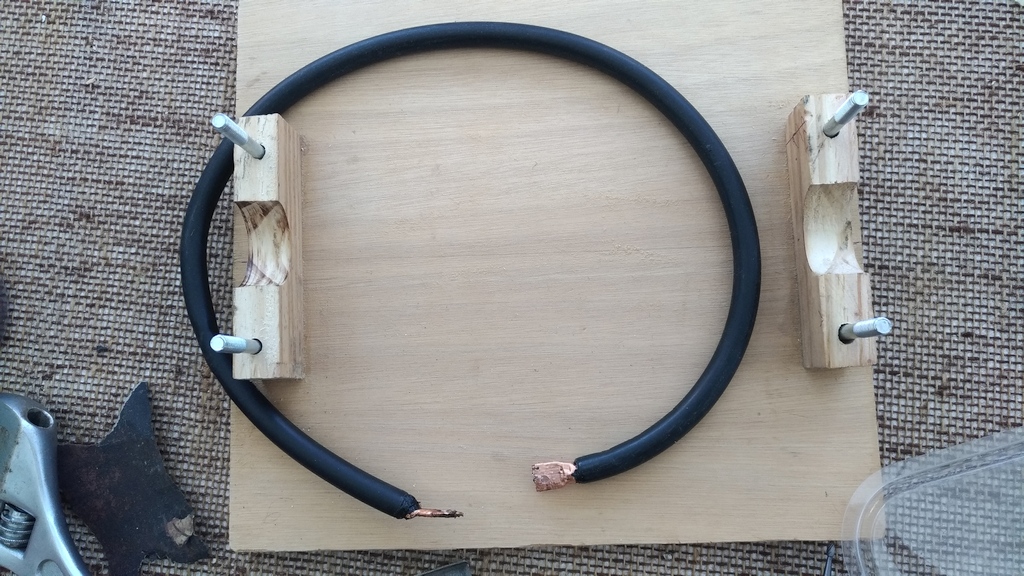

Je
réalisais ensuite la boucle de
couplage dans du coaxial rigide de
11mm dont seul le blindage
sera utilisé.
Je

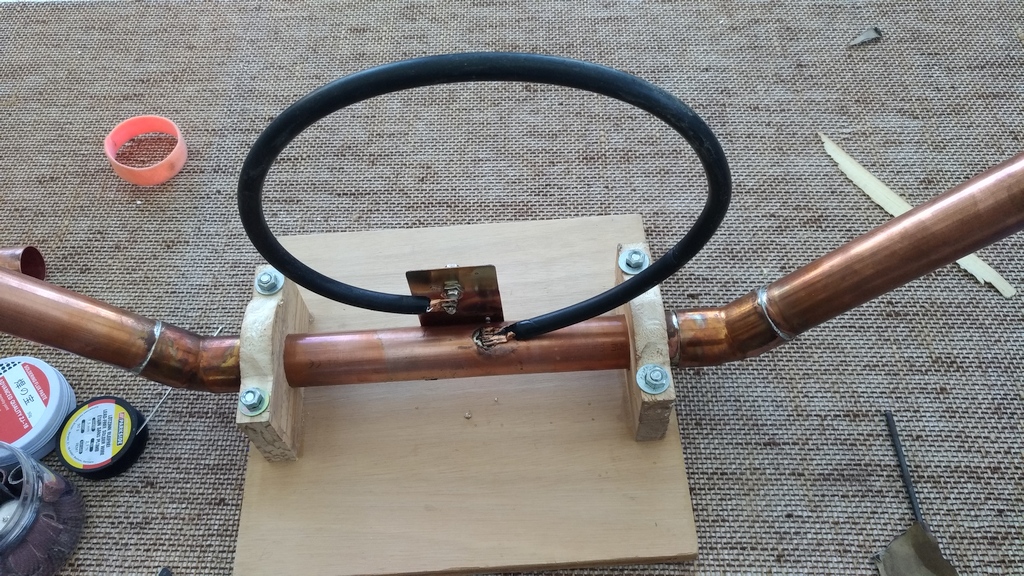

soudais ensuite la boucle de
couplage afin de réaliser les
premiers tests.

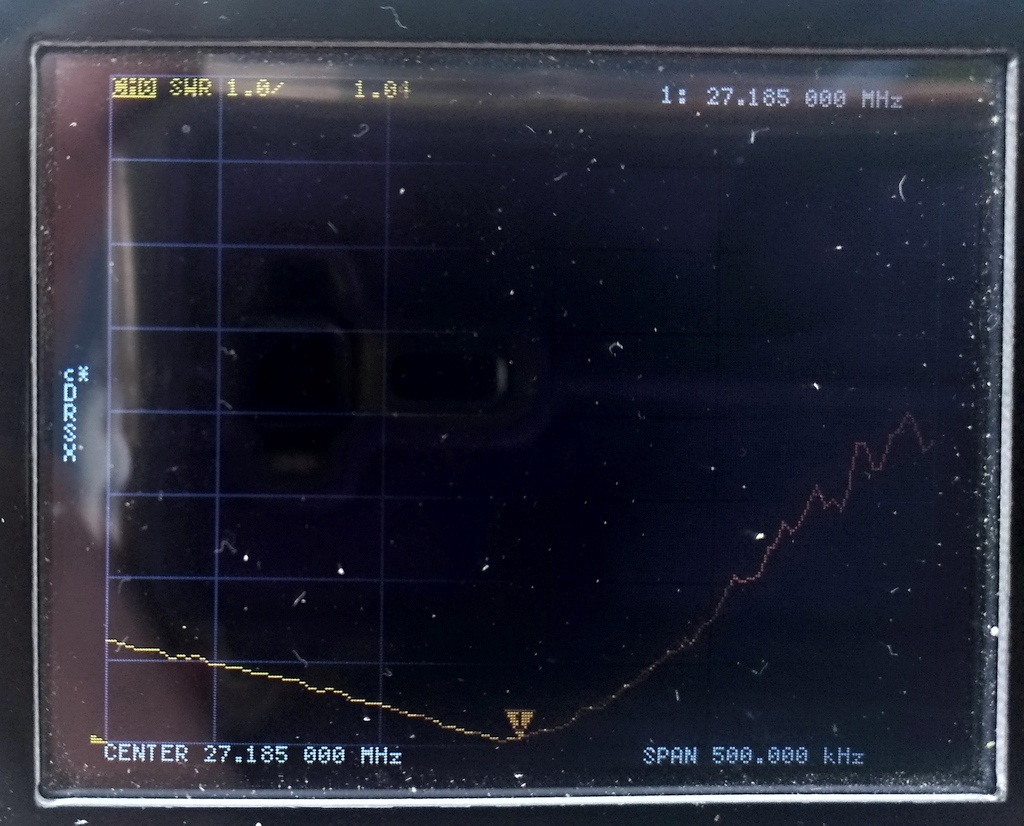

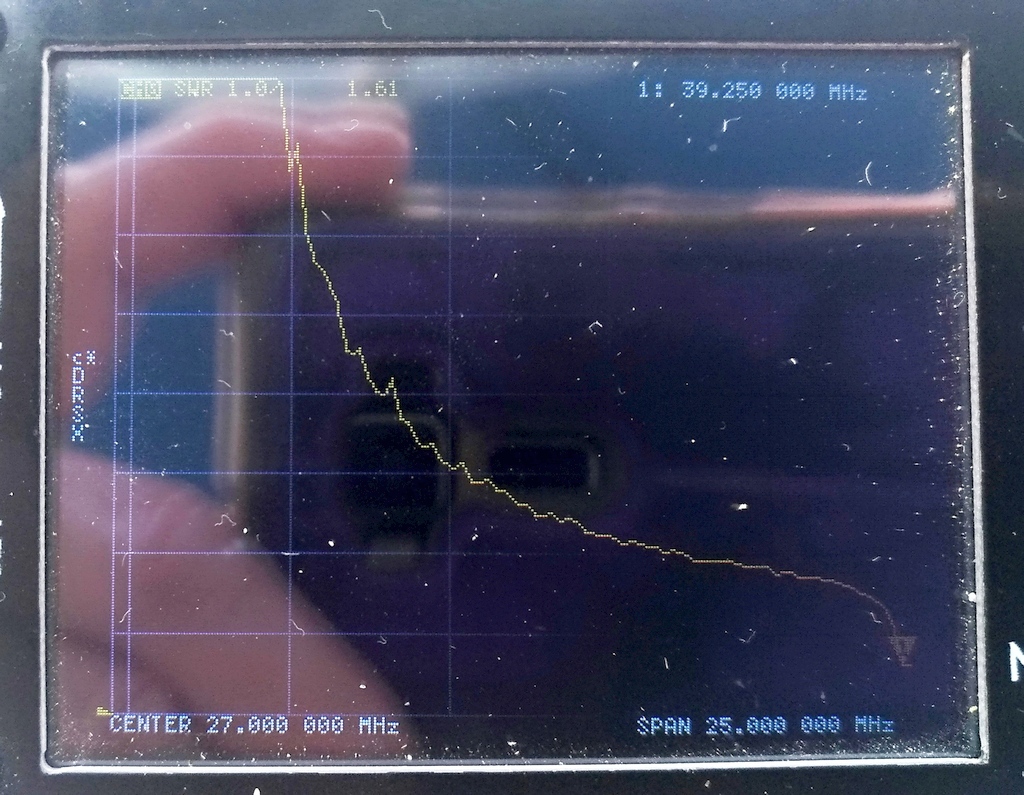

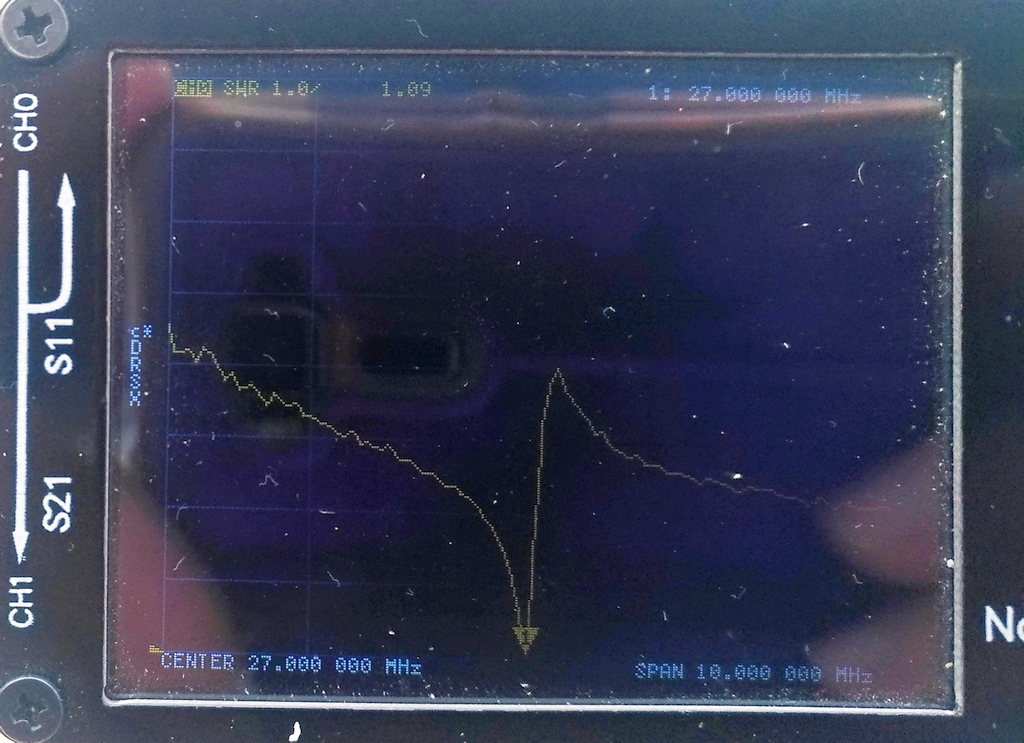

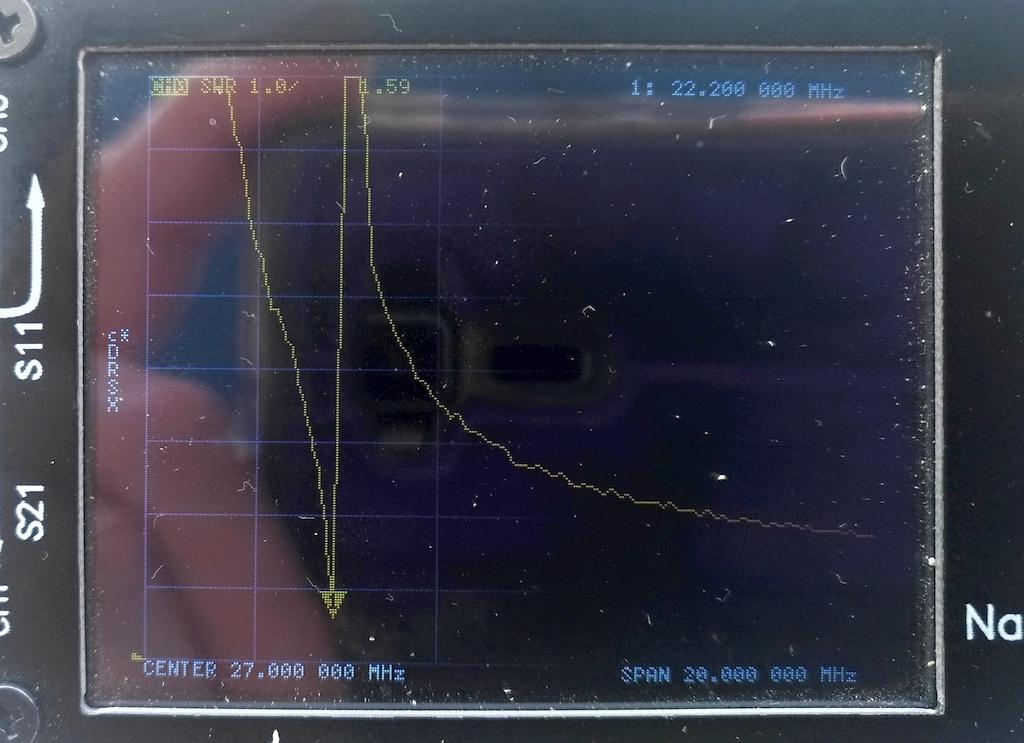

Et
effectuais les premières mesures :
Malgré
un TOS important, on voit ici que le
réglage sera pointu!... Trop pointu
et trop variable avec ce système
de capacité que l'on
fait varier uniquement en
écartant ou rapprochant les deux
parties supérieures de la
boucle!
Il me faut donc revoir
ma copie et trouver un autre
moyen de régler l'accord.

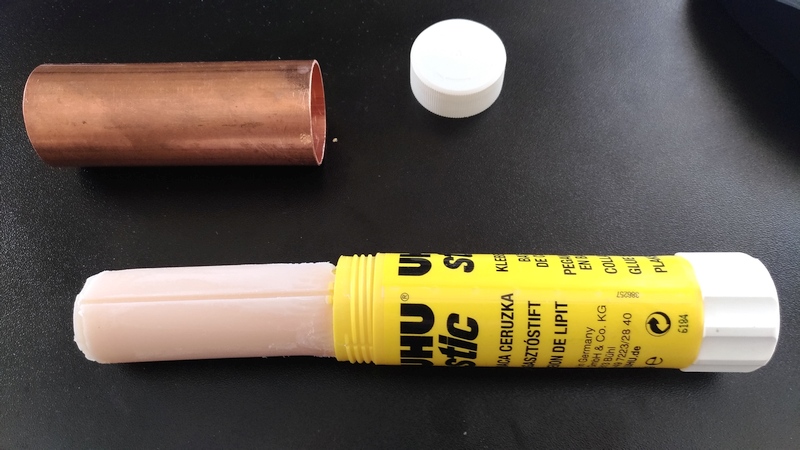

Je décide alors de
créer une capacité variable
en suivant une idée que
j'avais eu il y a très
longtemps : détourner le
système d'un bâton de
colle!Aussitôt
dit, aussitôt
fait :

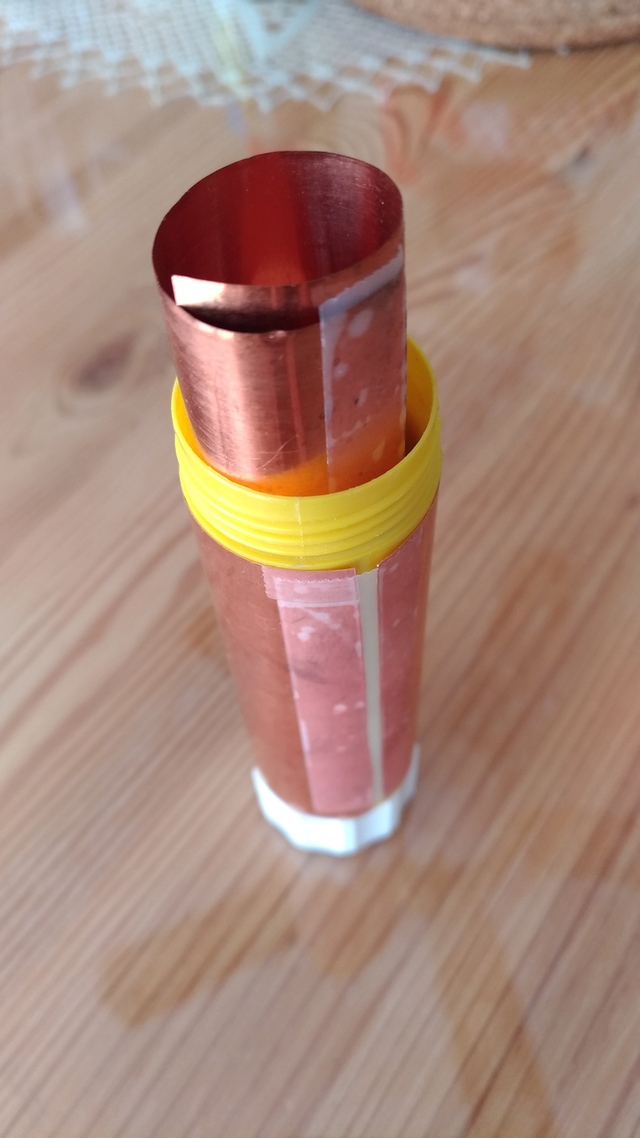

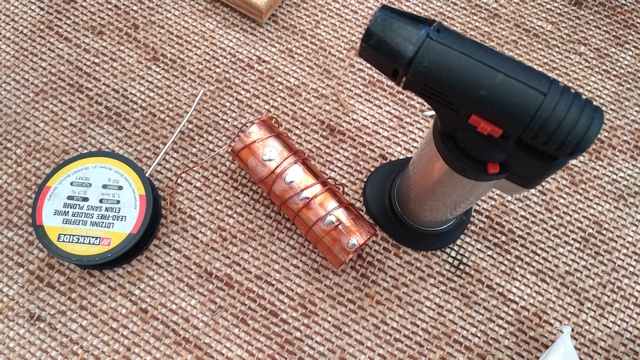

Une
feuille de cuivre roulée
à l'extérieur, une autre
à l'intérieur,
et après mesure au
capacimètre, je passe à la
phase finale
de réalisation :

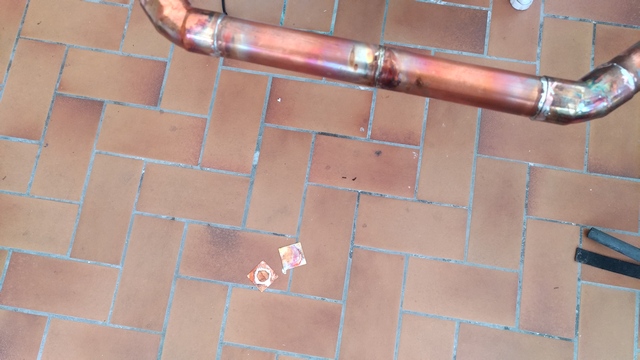

Il me
faut donc aussi modifier le
sommet de la boucle pour y
adapter ce nouveau système,
en retirant les plaques de la
capacité et en ressoudant les
deux parties du tube
:
et

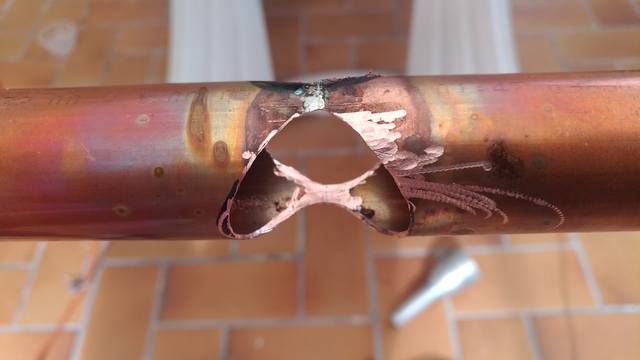

y percer la place de mon nouveau
CV variable :

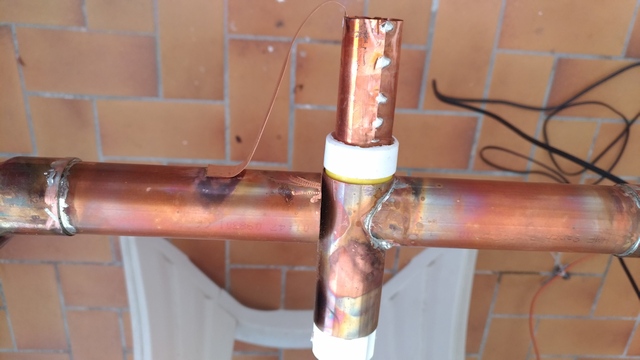

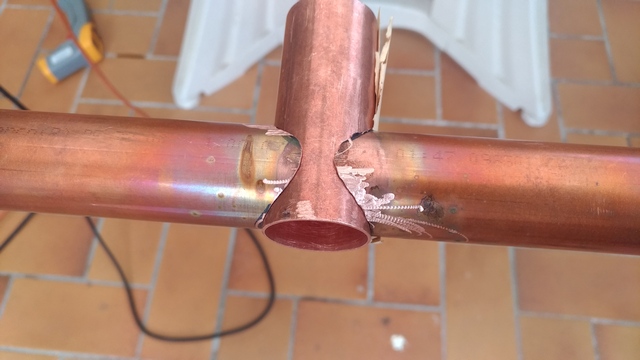

Insertion
du nouveau stator de CV
variable :
Soudure puis mise en
place du tube plastique et
soudure de la lamelle
reliant la partie mobile du
CV :

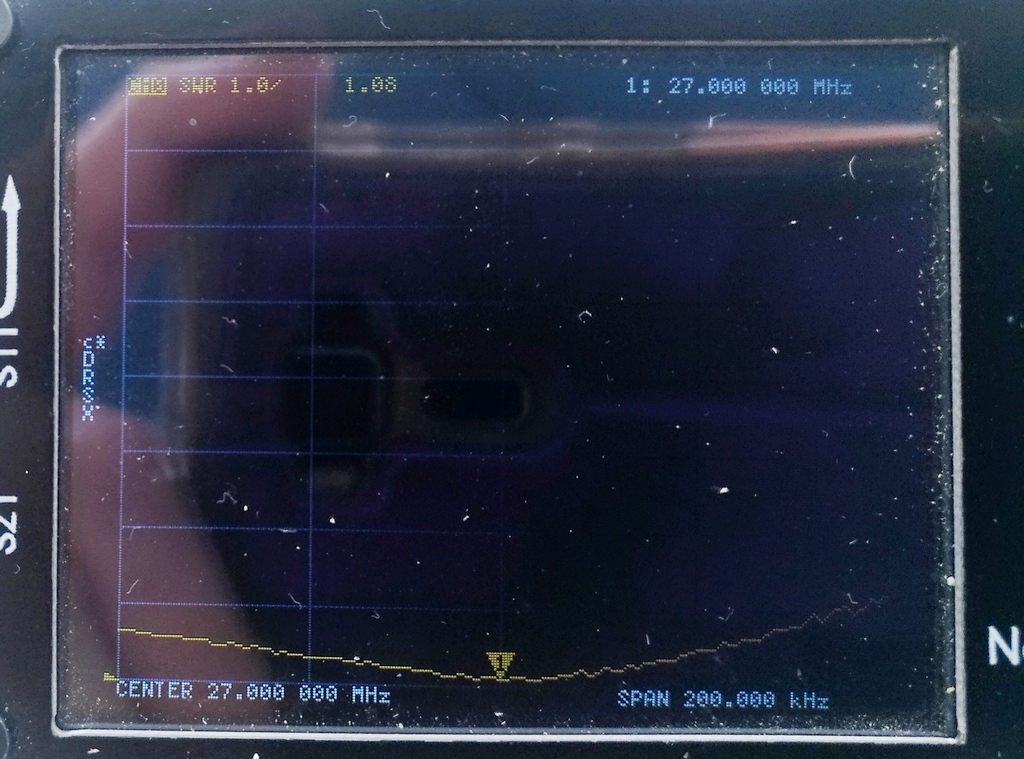

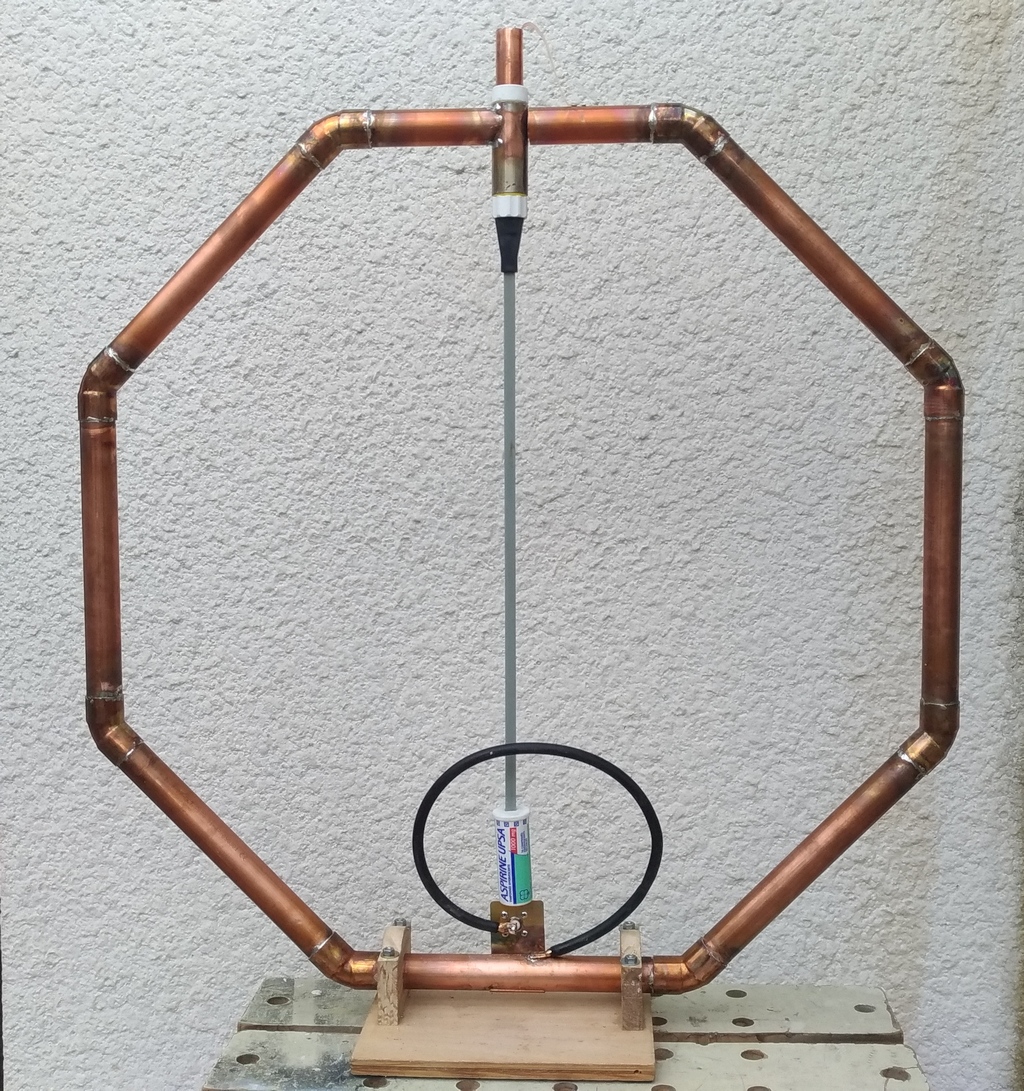

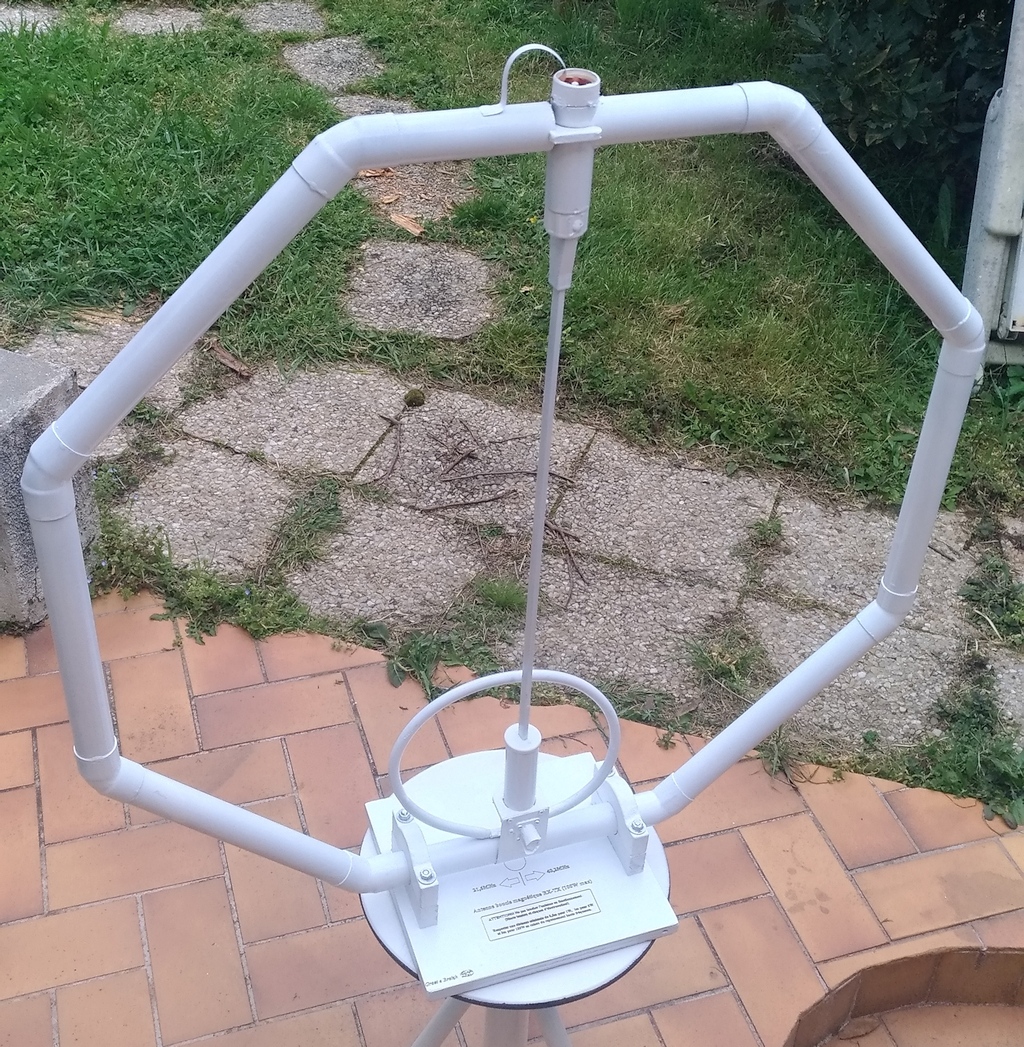

Je peux donc faire
les essais de mon nouveau
système de réglage de
fréquence:
